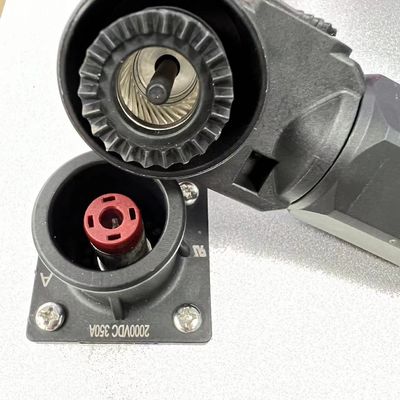

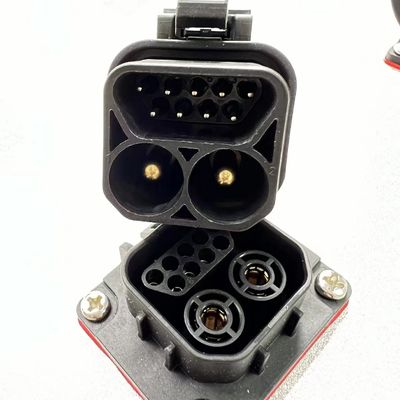

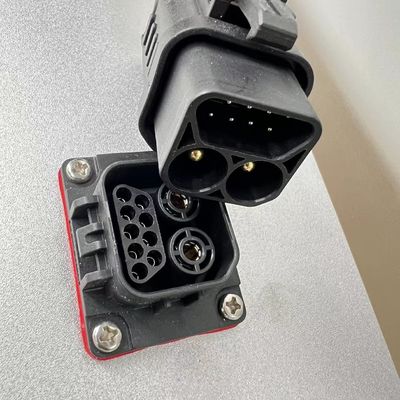

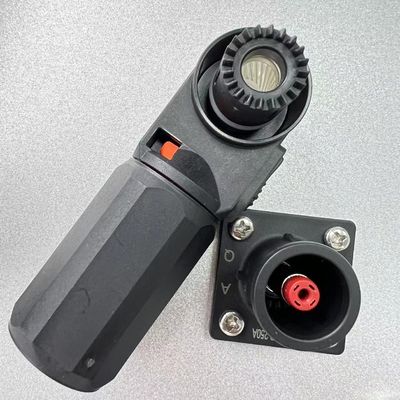

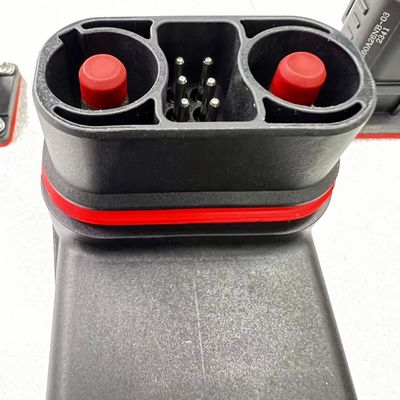

ขั้วต่อจัดเก็บแบตเตอรี่พลังงานใหม่สำหรับ EV Automotive ได้รับการรับรอง MSDS

การออกแบบตัวเชื่อมต่อสำหรับระบบพลังงานใหม่ในระบบจัดเก็บแบตเตอรี่รถยนต์เกี่ยวข้องกับการสร้างตัวเชื่อมต่อที่แข็งแกร่งและมีประสิทธิภาพสูง ซึ่งสามารถรองรับความต้องการที่สูงของรถยนต์ไฟฟ้า (EV) และระบบจัดเก็บพลังงาน (ESS) นี่คือแนวทางในการออกแบบตัวเชื่อมต่อเหล่านี้:

ส่วนประกอบและวัสดุหลัก

1. ตัวเรือนตัวเชื่อมต่อ:

   • วัสดุ:ใช้วัสดุพลาสติกทนความร้อนสูง เช่น PBT (Polybutylene Terephthalate) หรือ PA66 (Polyamide 66) เสริมด้วยไฟเบอร์กลาสเพื่อเพิ่มความแข็งแรงและความทนทาน
   • ความทนไฟ:ตัวเรือนควรทนไฟตามมาตรฐานต่างๆ เช่น UL94 V-0 เพื่อความปลอดภัยในกรณีที่เกิดข้อผิดพลาดทางไฟฟ้า
   • ฉนวน:ตรวจสอบให้แน่ใจว่ามีคุณสมบัติเป็นฉนวนไฟฟ้าสูงเพื่อป้องกันไฟฟ้าลัดวงจรและรับประกันความปลอดภัยในการใช้งานแรงดันไฟฟ้าสูง

2. หน้าสัมผัส:

   • วัสดุ:ใช้ทองแดงหรือโลหะผสมทองแดงที่มีการนำไฟฟ้าสูง เคลือบด้วยเงินหรือทองคำเพื่อเพิ่มความทนทานต่อการกัดกร่อนและการนำไฟฟ้า
   • พิกัดกระแส:ออกแบบหน้าสัมผัสให้รองรับกระแสไฟฟ้าสูงทั่วไปของระบบแบตเตอรี่รถยนต์ เพื่อให้มั่นใจว่ามีความต้านทานหน้าสัมผัสต่ำเพื่อลดการสูญเสียพลังงาน
   • ความทนทาน:หน้าสัมผัสควรได้รับการออกแบบสำหรับรอบการผสมพันธุ์สูง พร้อมกลไกสปริงที่แข็งแกร่งเพื่อรักษาแรงดันหน้าสัมผัสที่สม่ำเสมอเมื่อเวลาผ่านไป

3. การปิดผนึก:

   • ระดับ IP:ตั้งเป้าหมายอย่างน้อย IP67 เพื่อให้แน่ใจว่าตัวเชื่อมต่อกันฝุ่นและกันน้ำ เหมาะสำหรับใช้ในสภาพแวดล้อมที่รุนแรงของการใช้งานยานยนต์
   • ปะเก็น:ใช้ปะเก็นซิลิโคนหรือ EPDM (Ethylene Propylene Diene Monomer) เพื่อปิดผนึกตัวเชื่อมต่อและป้องกันการเข้าของน้ำ ฝุ่น และสิ่งปนเปื้อนอื่นๆ

4. การจัดการความร้อน:

   • การกระจายความร้อน:รวมคุณสมบัติการออกแบบที่ช่วยในการกระจายความร้อน เช่น ครีบหรือวัสดุนำความร้อน เพื่อจัดการความร้อนที่เกิดจากกระแสไฟฟ้าสูง
   • ความทนทานต่ออุณหภูมิ:ตรวจสอบให้แน่ใจว่าวัสดุทั้งหมดสามารถทนต่อความผันผวนของอุณหภูมิที่พบได้ทั่วไปในสภาพแวดล้อมยานยนต์ ตั้งแต่อุณหภูมิเย็นจัดไปจนถึงความร้อนสูง

ข้อควรพิจารณาในการออกแบบ

1. การจัดการแรงดันไฟฟ้าและกระแสไฟฟ้าสูง:

   • พิกัดแรงดันไฟฟ้า:ออกแบบตัวเชื่อมต่อเพื่อรองรับแรงดันไฟฟ้าสูงที่ใช้กันทั่วไปในแบตเตอรี่ EV (เช่น 400V ถึง 800V)
   • การจัดการกระแสไฟฟ้า:ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อสามารถรองรับกระแสไฟฟ้าสูงที่ต้องการโดยระบบขับเคลื่อนยานยนต์ ซึ่งอาจเกิน 200A

2. คุณสมบัติด้านความปลอดภัย:

   • การออกแบบป้องกันการสัมผัส:ใช้การออกแบบป้องกันการสัมผัสเพื่อป้องกันการสัมผัสโดยไม่ได้ตั้งใจกับส่วนที่มีกระแสไฟฟ้า เพื่อความปลอดภัยระหว่างการจัดการและการบำรุงรักษา
   • กลไกการล็อค:ใช้กลไกการล็อคที่ปลอดภัยเพื่อป้องกันการตัดการเชื่อมต่อโดยไม่ได้ตั้งใจ ซึ่งอาจเป็นหายนะในการใช้งานกำลังไฟสูง
   • โพลาไรเซชัน:ออกแบบตัวเชื่อมต่อให้มีขั้ว เพื่อให้แน่ใจว่าสามารถเชื่อมต่อได้ในทิศทางที่ถูกต้องเท่านั้น ป้องกันขั้วย้อนกลับ

3. ความต้านทานการสั่นสะเทือนและการกระแทก:

   • การออกแบบที่ทนทาน:ตัวเชื่อมต่อควรได้รับการออกแบบมาให้ทนต่อการสั่นสะเทือนและการกระแทกที่พบได้ทั่วไปในสภาพแวดล้อมยานยนต์ เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ตลอดอายุการใช้งานของรถยนต์
   • การบรรเทาความเครียด:รวมคุณสมบัติการบรรเทาความเครียดเพื่อป้องกันความเสียหายต่อสายเคเบิลและหน้าสัมผัสเนื่องจากความเครียดทางกล

4. ใช้งานง่าย:

   • การเชื่อมต่อ/ตัดการเชื่อมต่ออย่างรวดเร็ว:ออกแบบตัวเชื่อมต่อเพื่อให้ง่ายและรวดเร็วในการผสมพันธุ์และถอดออก ซึ่งมีความสำคัญอย่างยิ่งสำหรับการประกอบและการบำรุงรักษาที่มีประสิทธิภาพในการผลิตรถยนต์
   • การยศาสตร์:พิจารณาหลักสรีรศาสตร์ในการจัดการตัวเชื่อมต่อ โดยเฉพาะอย่างยิ่งในพื้นที่จำกัดทั่วไปของช่องใส่แบตเตอรี่รถยนต์

กระบวนการผลิต

1. การสร้างต้นแบบ:

   • พัฒนาต้นแบบเพื่อทดสอบประสิทธิภาพทางไฟฟ้า ทางกล และความร้อน การสร้างต้นแบบช่วยให้สามารถปรับปรุงการออกแบบก่อนที่จะย้ายไปสู่การผลิตจำนวนมาก

2. การประกอบ:

   • การขึ้นรูปด้วยความแม่นยำ:ใช้การฉีดขึ้นรูปด้วยความแม่นยำสำหรับตัวเรือนตัวเชื่อมต่อเพื่อให้มั่นใจในคุณภาพและความแม่นยำของมิติที่สม่ำเสมอ
   • การประกอบหน้าสัมผัส:ประกอบหน้าสัมผัสด้วยความระมัดระวังเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ปลอดภัยและแรงดันหน้าสัมผัสที่สม่ำเสมอ

3. การทดสอบ:

   • การทดสอบทางไฟฟ้า:ดำเนินการทดสอบเพื่อตรวจสอบการจัดการกระแสไฟฟ้า พิกัดแรงดันไฟฟ้า และความต้านทานฉนวน ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อทำงานได้อย่างน่าเชื่อถือภายใต้ภาระ
   • การทดสอบสิ่งแวดล้อม:ทดสอบตัวเชื่อมต่อเพื่อต้านทานน้ำ ฝุ่น การสั่นสะเทือน และอุณหภูมิที่สูงเกินไป เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานยานยนต์ เช่น ISO 16750
   • การทดสอบทางกล:ประเมินความทนทานของตัวเชื่อมต่อภายใต้รอบการผสมพันธุ์ซ้ำๆ เพื่อให้มั่นใจว่ายังคงประสิทธิภาพเมื่อเวลาผ่านไป

4. การควบคุมคุณภาพ:

   • ใช้กระบวนการควบคุมคุณภาพที่เข้มงวดเพื่อให้แน่ใจว่าตัวเชื่อมต่อแต่ละตัวเป็นไปตามข้อกำหนดที่จำเป็นสำหรับการใช้งานยานยนต์

แอปพลิเคชัน

• ชุดแบตเตอรี่รถยนต์ไฟฟ้า (EV):ตัวเชื่อมต่อที่ใช้สำหรับการเชื่อมต่อกำลังไฟสูงระหว่างโมดูลแบตเตอรี่ อุปกรณ์อิเล็กทรอนิกส์กำลัง และระบบชาร์จ
• ระบบจัดเก็บพลังงาน (ESS):ตัวเชื่อมต่อสำหรับระบบแบตเตอรี่แบบอยู่กับที่ที่ใช้สำหรับการจัดเก็บพลังงาน ซึ่งกำลังไฟสูงและการเชื่อมต่อที่เชื่อถือได้มีความสำคัญอย่างยิ่ง
• การกระจายพลังงาน:ตัวเชื่อมต่อที่ใช้ในการกระจายพลังงานภายใน EV เชื่อมต่อส่วนประกอบแรงดันไฟฟ้าสูงต่างๆ

บทสรุป

ตัวเชื่อมต่อสำหรับระบบจัดเก็บแบตเตอรี่รถยนต์ในระบบพลังงานใหม่จะต้องได้รับการออกแบบด้วยความสามารถในการจัดการแรงดันไฟฟ้าและกระแสไฟฟ้าสูง คุณสมบัติด้านความปลอดภัยที่แข็งแกร่ง และความทนทานต่อสิ่งแวดล้อม ด้วยการมุ่งเน้นไปที่พื้นที่สำคัญเหล่านี้ คุณสามารถสร้างตัวเชื่อมต่อที่ตรงตามข้อกำหนดที่สูงของรถยนต์ไฟฟ้าสมัยใหม่และระบบจัดเก็บพลังงาน เพื่อให้มั่นใจถึงความปลอดภัย ความน่าเชื่อถือ และประสิทธิภาพ
