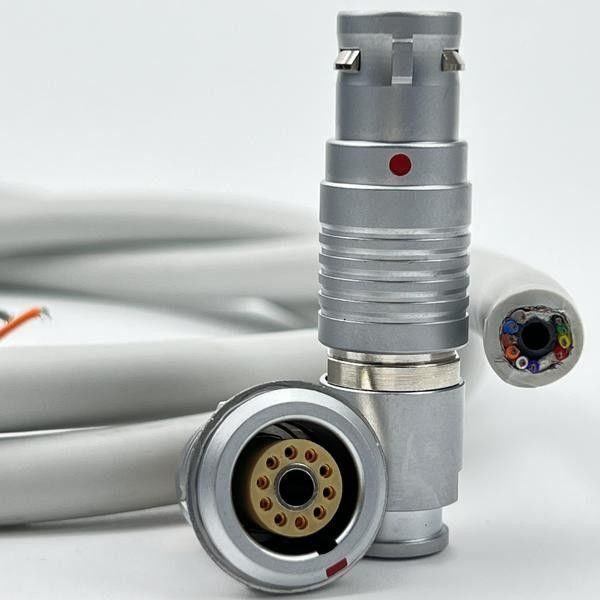

OEM LEMO Wire Connector Harness Cable Assembly สําหรับการเชื่อมสัญญาณทางอากาศ

ส่วนประกอบและวัสดุสําคัญ

1. สายไฟฟ้าและสายสัญญาณ:

   • ท่ออากาศ:
     • วัสดุใช้ ท่อ ซิลิโคน หรือ ท่อ TPU ระดับการแพทย์ สําหรับช่องทางอากาศ วัสดุเหล่านี้มีความยืดหยุ่น มีความสอดคล้องทางชีวภาพ และสามารถทนต่อกระบวนการกําจัดเชื้อได้
     • ระดับความดัน:ให้แน่ใจว่าท่อสามารถรับรองความต้องการความดันอากาศของเครื่องมือทันต โดยไม่บิดหรือแตก
   • สายสัญญาณ:
     • วัสดุของตัวนํา:ใช้ทองแดงหรือทองแดงเคลือบเงินสําหรับสายสัญญาณ เพื่อให้แน่ใจว่าการนําไฟและความสมบูรณ์แบบของสัญญาณสูง
     • การกันความร้อน:เลือกวัสดุประปาที่สอดคล้องกับมาตรฐานทางการแพทย์ เช่น FEP (Fluorinated Ethylene Propylene) หรือ PTFE (Polytetrafluoroethylene) ซึ่งยังทนต่อกระบวนการกําจัดเชื้อ

2. เครื่องเชื่อมต่อผลักดัน-ดึงโลหะ:

   • ความเหมาะสม:เครื่องเชื่อมต่อควรเป็นสิ่งที่เข้ากันได้กับการออกแบบ LEMO โดยให้บริการการเชื่อมต่อที่ปลอดภัย พร้อมความสามารถในการผสมผสานและถอนการเชื่อมต่ออย่างรวดเร็ว
   • วัสดุใช้สแตนเลสคุณภาพสูงหรืออะลูมิเนียม anodized สําหรับสายเชื่อมเพื่อให้มั่นคงและความทนทานต่อการกัดกร่อน
   • การตั้งค่าติดต่อ:ออกแบบตัวเชื่อมด้วยจํานวนที่เหมาะสมสําหรับทั้งช่องอากาศและสัญญาณที่รองรับการเชื่อมต่อของเหลวและไฟฟ้า.
   • การปิด:เครื่องเชื่อมควรมีระบบปิด IP (เช่น IP67) เพื่อป้องกันการเข้าของของเหลว ซึ่งเป็นสิ่งสําคัญในสภาพแวดล้อมทันตกรรมที่เผชิญกับของเหลวเป็นเรื่องปกติ

3. การป้องกัน:

   • การป้องกัน EMC:การบูรณาการป้องกันเพื่อปกป้องความสมบูรณ์แบบของสัญญาณจากอาการรบกวนทางแม่เหล็กไฟฟ้า (EMI) เพื่อรับรองการทํางานที่น่าเชื่อถือของอุปกรณ์ที่เชื่อมต่อ

การพิจารณาด้านการออกแบบ

1. ความเข้ากันได้ทางชีวภาพและการฆ่าเชื้อ:

   • วัสดุให้แน่ใจว่าวัสดุทั้งหมดที่ใช้, รวมถึงสายไฟ, เครื่องเชื่อม, และสารติดต่อหรือการพิมพ์เกิน, เป็นสารที่เข้ากันได้ทางชีวภาพและเหมาะสําหรับการฆ่าเชื้อซ้ํา.
   • ความเหมาะสมในการกําจัดเชื้อ:หน่วยประกอบต้องสามารถทนต่อวิธีการฆ่าเชื้อทั่วไปที่ใช้ในทันตแพทย์ เช่น การตัดเชื้อแบบอัตโนมัติ โดยไม่เสียสภาพ

2. ความทนทานทางกล:

   • การบรรเทาความเครียด:ใส่เครื่องช่วยลดความเครียดที่จุดเชื่อม เพื่อป้องกันการเสื่อมจากการบิดหรือดึงซ้ํา ๆ โดยเฉพาะอย่างยิ่งใกล้กับเครื่องเชื่อม
   • ความยืดหยุ่นคาเบิ้ลต้องยืดหยุ่นพอสําหรับการเคลื่อนไหวง่ายในห้องทันตแพทย์ โดยไม่เสียสละความทนทาน

3. การปิดปริมาณสิ่งแวดล้อม:

   • การกันน้ํา:ให้แน่ใจว่าทั้งสายเชื่อมและสายไฟฟ้ากันน้ําด้วยการจัดอันดับ IP67 หรือสูงกว่า เพื่อป้องกันจากน้ํา, น้ําลาย และของเหลวอื่นๆ ที่พบในสภาพแวดล้อมฟัน
   • ความต้านทานต่อการกัดกรอง:เนื่องจากการเผชิญหน้ากับความชื้นและสารทําความสะอาดบ่อย ๆ องค์ประกอบควรถูกออกแบบให้ทนต่อการกัดกร่อนตลอดอายุการใช้งานที่คาดหวัง

กระบวนการผลิต

1. การสร้างต้นแบบ:

   • การพัฒนาต้นแบบเพื่อทดสอบผลงานของการส่งสัญญาณทางอากาศและสัญญาณ ความทนทานทางกลและความเข้ากันได้กับเครื่องเชื่อม LEMOขั้นตอนนี้ทําให้การปรับปรุงก่อนการผลิตขนาดใหญ่.

2. การประกอบ:

   • การเตรียมสายไฟฟ้า:ตัดและเตรียมท่ออากาศและสายสัญญาณ ให้มีความยาวแม่นยําและปลายที่สะอาด
   • การบูรณาการเชื่อมต่อ:ติดต่อพานกด-ดึงที่สอดคล้องกับ LEMO เพื่อให้การเชื่อมต่อปลอดภัยและน่าเชื่อถือ
   • การพิมพ์เกิน (ไม่จําเป็น)ใช้การพัดลวดรอบตัวเชื่อม หากจําเป็นเพื่อลดความเครียดเพิ่มเติมและการปิดสภาพแวดล้อม

3. การทดสอบ:

   • การทดสอบไฟฟ้า:ให้แน่ใจว่า ช่องสัญญาณรักษาความต่อเนื่องทางไฟฟ้าและความต้านทานการกันไฟที่เหมาะสม
   • การทดสอบความดัน:ทดสอบช่องทางอากาศเพื่อความสมบูรณ์แบบความดัน โดยให้แน่ใจว่าไม่รั่วในสภาพการทํางาน
   • การทดสอบกล:ประเมินความทนทานของชุดภายใต้การใช้งานแบบจําลอง รวมถึงการคืบพันธุ์ซ้อนและการตัดหมุนเวียน

4. การควบคุมคุณภาพ:

   • ใช้มาตรการควบคุมคุณภาพ เพื่อตรวจสอบว่าทุกชิ้นส่วนตรงกับมาตรฐานทางการแพทย์ และทํางานได้อย่างน่าเชื่อถือ ภายใต้สภาพที่คาดหวังในสภาพแวดล้อมทันตกรรม

การใช้งาน

• เครื่องมือฟัน:เชื่อมเครื่องมือทันตที่ต้องการทั้งอากาศในการทํางานและสัญญาณไฟฟ้าเพื่อควบคุมหรือติดตาม
• เครื่องชงปาก:ส่งสัญญาณทั้งของเหลวและไฟฟ้าในอุปกรณ์ที่ออกแบบมาเพื่อทําความสะอาดหรือวิธีการรักษาฟันอื่น ๆ
• อุปกรณ์ถ่ายภาพฟัน:เชื่อมต่ออุปกรณ์ถ่ายภาพที่อาจต้องการทั้งอากาศสําหรับการเย็นหรือการทํางานและการส่งสัญญาณสําหรับการจัดการข้อมูล

สรุป

การประกอบเคเบิลที่ออกแบบสําหรับการรักษาทันตแพทย์ ซึ่งรวมถึงการเชื่อมต่อทางอากาศและสัญญาณด้วย เครื่องเชื่อมต่อผลักดัน-ดึงโลหะที่สอดคล้องกับ LEMO ต้องทนทาน, นุ่มนวล และสอดคล้องกับมาตรฐานทางการแพทย์โดย เลือก วัสดุ ให้ดี, การประกันการออกแบบเครื่องกลที่แข็งแกร่ง และการทดสอบอย่างละเอียด คุณสามารถสร้างผลิตภัณฑ์ที่น่าเชื่อถือได้ ที่ตอบสนองความต้องการที่ต้องการของผู้เชี่ยวชาญด้านทันตกรรม
